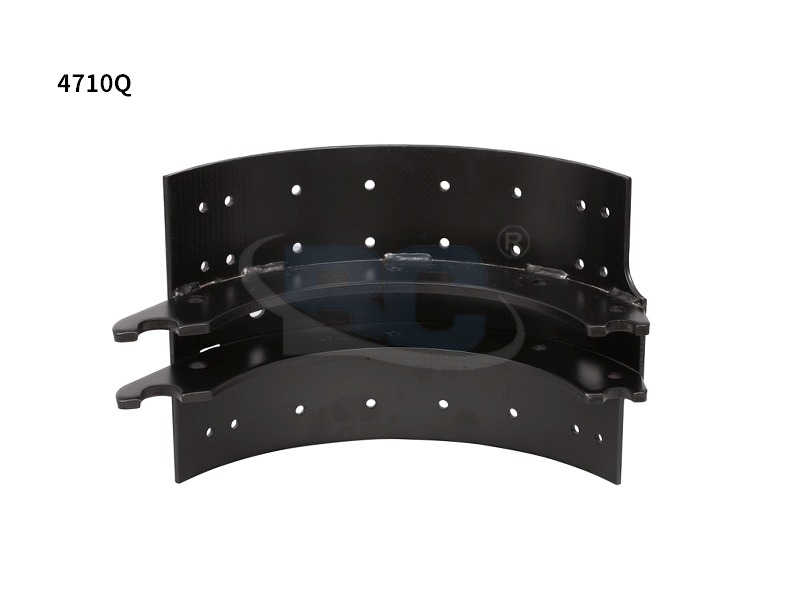

Ganascia del freno 4710Q: specifiche, guida al montaggio e all'installazione

Cosa significa il codice prodotto 4710Q

Il 4710Q designation follows the Gunite / Accuride / industry-standard brake shoe numbering convention used across the North American heavy-vehicle brake parts market. Breaking down the number provides immediate fitment and specification information:

• 47 — Identifica la categoria di larghezza della piattaforma della scarpa. Nella codifica standard, questo gruppo di prefisso copre le ganasce progettate per la faccia del tamburo del freno larga 5 pollici (127 mm), che è la larghezza dominante sugli assali motore tandem standard e sugli assali del rimorchio nelle applicazioni nordamericane.
• 10 — Identifica la categoria del diametro del tamburo. Ciò corrisponde al diametro del tamburo di 419 mm (16,5 pollici), lo standard universale per gli assali per autocarri e rimorchi di Classe 7 e Classe 8 in Nord America. Questo diametro è stato quello predominante dalla metà del XX secolo e rimane lo standard rispetto al quale vengono approvvigionati tutti i pezzi di ricambio.
• Q — La designazione del codice di attrito SAE J661. Il codice Q identifica un rivestimento d'attrito con uno specifico coefficiente di attrito e intervallo di prestazioni termiche. Sotto J661, ogni lettera corrisponde a un intervallo di coefficienti testati: Q rientra in categoria di attrito normale (coefficiente di attrito 0,35–0,45) , bilanciato per prestazioni di frenata sia a freddo che a caldo sotto carichi di veicoli commerciali pesanti.

I numeri di riferimento incrociato per il 4710Q variano in base al produttore. Lo stesso gruppo può apparire nei cataloghi dei fornitori come Meritor 4710Q, Gunite 4710Q, Haldex 4710Q o sotto i codici OEM di Hendrickson, Dana Spicer e OEM di assali. Verificare sempre lo spessore del nastro, l'arco della tavola e il metodo di fissaggio del rivestimento (incollato o rivettato) rispetto alle specifiche dell'attrezzatura originale prima di ordinare da un nuovo fornitore, poiché le variazioni dimensionali tra fonderie possono influire sul gioco tra tamburo e rivestimento e sulla compatibilità del regolatore.

Specifiche tecniche della ganascia del freno 4710Q

Il following specification table covers the key dimensional and performance parameters for a standard 4710Q brake shoe assembly. Values shown represent the OEM-equivalent specification; verify against your specific axle manufacturer's documentation for safety-critical applications.

Applicazioni su veicoli e assali per il 4710Q

Il 4710Q is one of the most widely specified brake shoes in the North American heavy vehicle market. Its 16.5 × 5 configuration covers the majority of tandem drive and trailer axle positions on Class 6, 7, and 8 vehicles. Common confirmed applications include:

• Assi del semirimorchio: Equipaggiamento standard sulla maggior parte dei rimorchi a ralla, rimorchi refrigerati e pianali che utilizzano gruppi assali Hendrickson, SAF-Holland e Dexter. Il 4710Q si adatta sia alla posizione dei pattini anteriori che a quelli posteriori sui freni di base con camma a S in queste famiglie di assali.
• Assi motori di trattori di classe 8: Utilizzato sugli assali tandem posteriori della serie Meritor RS, tra gli assali motore di Classe 8 più comuni, nonché sulle varianti della serie Dana Spicer DS e ArvinMeritor con smorzamento dello stridio. La scarpa si adatta sia alla posizione primaria che a quella secondaria.
• Autocarri medi (classi 6–7): Sistemi frenanti a tamburo dell'assale posteriore sui camion della serie International MV, Freightliner M2 e Kenworth T270/T370 in cui è specificato il diametro del tamburo da 16,5 pollici. Le applicazioni con assale anteriore sui camion di Classe 8 utilizzano una larghezza del tamburo diversa (7 o 8 pollici) e richiedono un numero di pattini diverso.
• Autobus e pullman: Freni a tamburo dell'asse posteriore su piattaforme di autobus di trasporto pubblico e pullman che utilizzano configurazioni di assali Meritor/ZF standard, dove il diametro del tamburo e la larghezza dei pattini corrispondono alle specifiche della famiglia 4710.
• Attrezzature edili e professionali: Autocarri con cassone ribaltabile, betoniere e gru che utilizzano assali posteriori tandem con specifiche autostradali con tamburi da 16,5 pollici. Nota: le applicazioni professionali per servizi gravosi possono garantire un rivestimento d'attrito di qualità superiore rispetto al codice Q standard: consultare la guida all'applicazione del fornitore dell'attrito.

Per confermare il montaggio su un veicolo specifico, misurare il diametro e la larghezza della superficie del tamburo alla successiva ispezione dei freni e registrare l'OEM dell'asse e il numero di modello dall'etichetta dell'asse. Confrontarli con le specifiche 4710Q (diametro del tamburo 16,5 pollici, larghezza del pattino 5 pollici) prima di ordinare.

OEM e 4710Q aftermarket: qual è la differenza di qualità

Il 4710Q is a commodity part in the heavy truck aftermarket, which means quality ranges widely between suppliers. The physical dimensions may look identical between a premium OEM-equivalent shoe and a low-cost import, but the performance difference under loaded braking conditions is substantial and has direct safety implications.

• Qualità della piattaforma in acciaio: I pattini 4710Q con specifica OEM utilizzano acciaio a bassa lega ad alta resistenza (HSLA) per l'anima e la tavola, con un carico di snervamento minimo di 50.000 psi (345 MPa) . Le scarpe aftermarket economiche possono utilizzare acciaio dolce (resistenza allo snervamento 36.000 psi / 248 MPa), che è più incline alla rottura del nastro sotto i carichi di flessione ciclici imposti dalle frenate brusche sui veicoli carichi. Ispezionare la presenza di crepe sul nastro nella tasca del seguicamma e nel foro del perno di ancoraggio: questi sono i punti di maggiore stress.
• Consistenza del rivestimento di attrito: La certificazione SAE J661 richiede il test di attrito del rivestimento di produzione effettivo, con il coefficiente di freddo e caldo che rientra nella fascia di designazione Q. Alcuni fornitori a basso costo certificano un lotto e producono i lotti successivi con formulazioni incoerenti. Un coefficiente di attrito incoerente su una serie di ganasce determina un'applicazione del freno non uniforme, l'equivalente di una polarizzazione del freno non corrispondente sull'asse, che causa trazione, usura prematura della ganascia con attrito maggiore e ridotta forza frenante totale dalla ganascia con attrito inferiore.
• Integrità del legame tra rivestimento e tavola: I rivestimenti rivettati devono avere i fori svasati alla profondità corretta in modo che la testa del rivetto sia completamente incassata e non possa entrare in contatto con la superficie del tamburo prima che il rivestimento raggiunga lo spessore minimo. I rivetti svasati in modo improprio entrano in contatto con il tamburo 3–5 mm prima il rivestimento raggiunge lo spessore minimo, provocando l'immediata rigatura del tamburo e la necessità di sostituire il tamburo oltre alla sostituzione del pattino.
• Rettifica ad arco: Il shoe table arc radius must match the drum radius to within 0,010 pollici (0,25 mm) per il contatto con la fodera integrale. Una ganascia con un arco non corrispondente entra in contatto con il tamburo solo al centro o ai bordi, riducendo l'area di frenata effettiva fino al 40% e provocando un'usura accelerata e localizzata delle guarnizioni.

Ispezione, limiti di usura e quando sostituire il 4710Q

I criteri di ispezione su strada FMVSS 121 e CVSA (Commercial Vehicle Safety Alliance) definiscono le condizioni minime in base alle quali una ganascia del freno 4710Q deve essere sostituita. Gli standard di manutenzione preventiva della flotta utilizzano in genere soglie più prudenti per evitare violazioni di fuori servizio lungo la strada e garantire prestazioni di frenata costanti durante l'intervallo di manutenzione.

• Spessore minimo del rivestimento: FMVSS 121 specifica la sostituzione a 0,25 pollici (6,35 mm) misurato nel punto più sottile, escluso eventuale smusso. La maggior parte degli standard di manutenzione della flotta sostituiscono a 0,375 pollici (9,5 mm) - la regola dei 3/8 di pollice - per garantire prestazioni costanti durante il successivo intervallo di ispezione ed evitare sostituzioni di emergenza su strada.
• Cracking del web: Qualsiasi crepa nella rete della scarpa, visibile ad occhio nudo durante un'ispezione pratica, è un criterio di scarto immediato. Le crepe del nastro si propagano rapidamente sotto i carichi di frenata e possono provocare il collasso completo della ganascia all'interno del tamburo del freno, una modalità di guasto catastrofico che provoca la perdita totale della frenata sulla ruota interessata.
• Contaminazione del rivestimento: La penetrazione di grasso o olio nella matrice del rivestimento riduce il coefficiente di attrito 50–70% presso l'area contaminata. I rivestimenti contaminati non possono essere puliti e rimessi in servizio: la sostituzione è obbligatoria. Identificare e riparare la fonte di contaminazione (guarnizione dell'asse difettosa, guarnizione del cuscinetto della ruota o sovraimballaggio dell'ingrassatore del regolatore del gioco) prima di installare nuove ganasce.
• Delaminazione o spezzettamento del rivestimento: Qualsiasi sezione di rivestimento che si sia staccata dalla tavola della scarpa, che si sia rotta in tutto il suo spessore o che mostri spezzettature sui bordi è un indicatore di sostituzione indipendentemente dallo spessore misurato. Le sezioni delaminate possono incastrarsi tra la ganascia e il tamburo, causando il bloccaggio del freno.
• Usura del rullo camma e del perno di ancoraggio: Il 4710Q shoe interacts with the S-cam through a roller at the cam end and pivots on the anchor pin at the fixed end. Worn or oval cam rollers and elongated anchor pin holes cause brake timing variation — the shoe does not fully retract, resulting in brake drag, heat buildup, and accelerated lining wear. Measure anchor pin hole diameter against specification at every shoe replacement.

Migliori pratiche di installazione per la ganascia del freno 4710Q

Installazione di un Ganascia freno 4710Q determina correttamente se le nuove ganasce forniscono le prestazioni nominali fin dalla prima frenata o richiedono un periodo di rodaggio prolungato con efficacia ridotta. Questi passaggi rappresentano una pratica consolidata di manutenzione dei freni dei veicoli commerciali:

• Sostituire in set assali completi: Sostituire sempre tutte le ganasce di un asse completo (entrambe le ruote) contemporaneamente. La combinazione di ganasce nuove e parzialmente usurate sullo stesso asse crea uno squilibrio della forza frenante che provoca la trazione del veicolo in caso di frenata brusca. Lo stesso principio si applica al codice di attrito: non mescolare mai guarnizioni con codice Q e codici diversi sullo stesso asse.
• Ispezionare e misurare il tamburo prima del rimontaggio: Misurare il diametro interno del tamburo in più posizioni utilizzando un micrometro per tamburo. Il diametro massimo utilizzabile per un tamburo standard da 16,5 pollici è in genere 16.620 pollici — verificare la dimensione di scarto del produttore del tamburo stampata sulla faccia del tamburo. Un tamburo pari o vicino al diametro di scarto deve essere sostituito, non riutilizzato con ganasce nuove: la combinazione produce una rapida usura del rivestimento e prestazioni di frenata inferiori.
• Pulisci tutti i punti di contatto dell'hardware: Rimuovere il vecchio grasso, la corrosione e la polvere dei freni dal perno di ancoraggio, dalle boccole della camma, dalle superfici di contatto del rullo della camma e dai cuscinetti di appoggio della crociera prima del rimontaggio. Applicare uno strato sottile di lubrificante per freni ad alta temperatura (non grasso) a tutti i punti di contatto metallo-metallo: solo foro del perno di ancoraggio, contatto rullo-camma e cuscinetti di appoggio della crociera. Non applicare alcun lubrificante sulla faccia della guarnizione di attrito o sulla superficie frenante del tamburo.
• Impostare correttamente la regolazione del regolatore del gioco iniziale: Dopo l'installazione, arretrare manualmente il regolatore del gioco per fornire circa 0,020–0,030 pollici (0,5–0,75 mm) gioco tra rivestimento e tamburo, confermato controllando che il tamburo ruoti liberamente con una leggera resistenza ma senza intoppi. I regolatori automatici di gioco (ASA) dovrebbero autoregolarsi al gioco operativo dopo le prime applicazioni dei freni: verificare che la corsa sull'asta di spinta della camera del freno non superi 1,75 pollici (44,5 mm) a tutta frenata.
• Eseguire una lucidatura dei freni (procedura di assestamento): I nuovi rivestimenti richiedono un ciclo di assestamento controllato per trasferire una pellicola sottile e uniforme di materiale di attrito sulla superficie del tamburo e posizionare l'arco del rivestimento sul tamburo. La procedura standard di lucidatura dei veicoli commerciali prevede 20-30 fermate moderate da 30 mph , consentendo ai freni di raffreddarsi tra un'applicazione e l'altra. Evitare frenate brusche per le prime 200-300 miglia di funzionamento. Saltando questa procedura si ottengono rivestimenti smaltati e si riduce l'attrito per la prima parte della vita utile del rivestimento.
