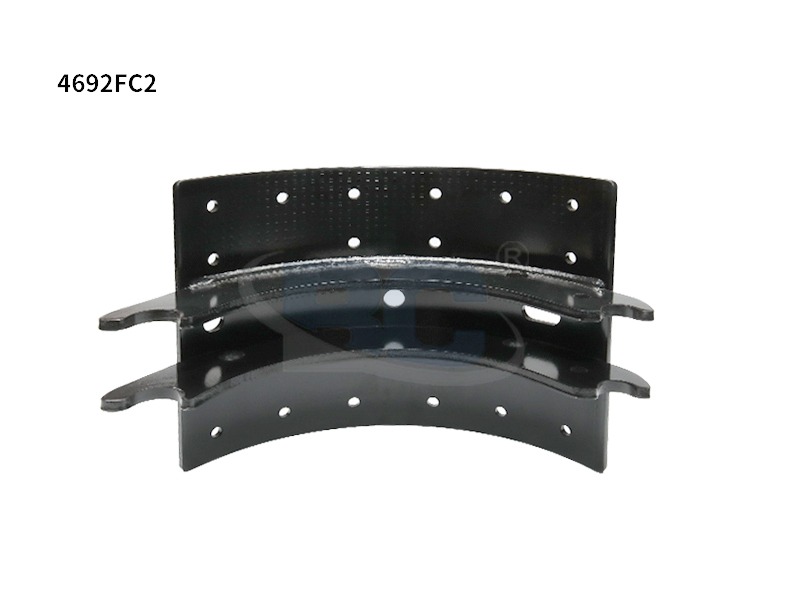

简体中文A 4692FC2 Ganascia del freno è un componente per freni a tamburo per carichi pesanti costruito secondo le specifiche FMSI4692FC2, abbinato a un diametro del tamburo di 12,25 pollici e utilizzato nei sistemi di assali Spicer Fast Change II. Le flotte e i negozi di rimorchi lo trattano come un numero di parte di quantità nota, quindi ottenere le specifiche di vestibilità, materiale e rivestimento corrette la prima volta mantiene un carro fuori dall'ascensore più a lungo del necessario.
Cosa fa realmente una ganascia del freno 4692FC2
Una ganascia del freno è un componente curvo in acciaio con rivestimento di attrito rivettato sulla faccia esterna. All'interno di un freno a tamburo, il meccanismo a camma spinge la scarpa verso l'esterno finché il rivestimento non preme contro la parete interna del tamburo, convertendo la forza meccanica in attrito che rallenta la ruota.
A 4692FC2 Ganascia del freno è definito dal numero FMSI, non dal nome del marchio: la corrispondenza di quel numero è ciò che garantisce effettivamente una vestibilità corretta.
Dove viene utilizzata questa scarpa
Il 4692FC2 Ganascia del freno è costruito per sistemi di assali che prevedono cicli di frenata pesanti e ripetuti piuttosto che un servizio leggero di passeggeri.
- Rimorchi commerciali
Montaggio standard sugli assali del rimorchio con hardware Spicer Fast Change II.
- Sistemi di assali per camion
Utilizzato su assali motore e rimorchio in applicazioni per flotte pesanti.
- Veicoli professionali
Specificato laddove le frequenti frenate stop-and-go richiedono un attrito costante.
- Mezzi di trasporto a lungo raggio
Scelto per la sua resistenza ai ripetuti cicli di calore su percorsi estesi.
Costruzione e materiali
Due componenti determinano le prestazioni di una scarpa nel corso della sua vita utile: il telaio in acciaio e la fodera di attrito incollata o rivettata ad esso.
- Telaio per scarpe in acciaio
Formata per elevata robustezza e resistenza alla deformazione sotto carico di frenata.
- Rivestimento di attrito
Progettato per attrito stabile, resistenza al calore e resistenza all'usura in servizi gravosi.
Come viene prodotta una ganascia del freno 4692FC2
Formatura di lamiere d'acciaio
Il frame is stamped and press-formed into the curved shape required for drum installation.
Lavorazioni meccaniche e lavorazioni superficiali
I punti di montaggio e le dimensioni sono lavorati per un contatto preciso del tamburo.
Installazione del rivestimento
Il rivestimento di attrito è rivettato o incollato in posizione utilizzando lo schema dei fori corretto per la specifica 4692FC2.
Ispezione di qualità
Le dimensioni, il posizionamento dei rivetti, lo spessore del rivestimento e la resistenza strutturale vengono controllati prima del rilascio.
Quattro segnali che indicano che è necessario sostituire la ganascia del freno
- Prestazioni di frenata ridotte
Spazio di arresto più lungo o risposta dei freni notevolmente più debole.
- Rumore anomalo
Stridore, stridore o vibrazioni provenienti dal tamburo durante la frenata.
- Usura irregolare
Spessore della fodera irregolare o contatto incoerente del tamburo sulla scarpa.
- Danni visibili
Fodera incrinata o telaio della scarpa danneggiato durante l'ispezione.
Ganascia freno 4692FC2 vs pastiglia freno a disco
4692FC2 Ganascia del freno
- Sistema frenante a tamburo
- Contatti all'interno del tamburo del freno
- Scarpa curva con fodera rivettata
- Comune su autocarri pesanti e rimorchi
Pastiglia freno a disco
- Sistema di freno a disco
- Entra in contatto con la superficie del rotore
- Cuscinetto di attrito piatto
- Comune sui veicoli passeggeri e commerciali leggeri
Scegliere il sostituto giusto
Confermare il numero FMSI, il diametro del freno e la larghezza della ganascia prima di ordinare. A 4692FC2 Ganascia del freno abbinato all'asse o alla dimensione del tamburo sbagliata non si insedierà correttamente, anche quando la forma generale sembra simile. Abbina questa conferma a un controllo sulla qualità del rivestimento e sull'accuratezza della produzione, poiché entrambi influiscono direttamente sulla distanza di arresto sotto carico.
Domande frequenti
Cosa mi dice il numero FMSI su una ganascia del freno?
Il FMSI number is a standardized identifier that confirms the shoe's dimensions and design are correct for a specific brake system, regardless of brand.
Quale dimensione del tamburo è adatta a una ganascia del freno 4692FC2?
Il 4692FC2 specification is built for a 12.25-inch brake diameter with a 7.50-inch shoe width.
Una ganascia del freno 4692FC2 viene utilizzata con i freni a disco?
No. È un componente del freno a tamburo e non è compatibile con i sistemi frenanti a disco, che utilizzano invece pastiglie piatte.
Con quale frequenza è necessario ispezionare le ganasce dei freni per carichi pesanti?
Le flotte in genere ispezionano le ganasce dei freni a tamburo a intervalli di manutenzione regolari e prima se si notano rumori, vibrazioni o prestazioni di arresto ridotte.
